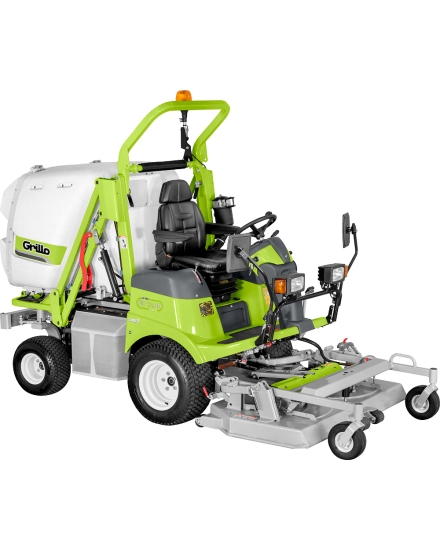

Rasaerba idrostatico 4WD con piatto frontale e raccolta ad alte prestazioni
Grillo FD 13.09 ha una grande capacità di taglio e di raccolta; in condizioni estreme di erba alta ed umida non teme confronti.
Il cesto ha un’altezza di scarico di 200 cm e 20 cm di sbalzo posteriore permettendo così un facile scarico sui mezzi di trasporto.
FD 13.09 è ideale anche per la raccolta delle foglie.
L’agilità, la facilità di superare cordoli e dislivelli, lo rendono ideale per la manutenzione di aiuole
stradali e di rotonde.
Grillo FD13.09 può essere equipaggiato con due piatti con raccolta da 132 cm e da 155.
Entrambi i piatti sono dotati di regolazione altezza di taglio idraulica mediante pulsante elettrico dal posto di guida e forniti di serie con kit mulching.
I piatti sono frontali con raccolta centrale estremamente robusti e trasmissione a cardano con rinvii angolari in bagno di olio.
Le lame di taglio e il sistema di raccolta dell’erba si arrestano automaticamente quando il cesto è pieno per evitare intasamenti.
Due anche i trinciatutto disponibili per FD13.09, da 160 cm e 130 cm, in entrambe si è disponibile il kit scarificatore (optional).
Inoltre il trinciatutto da 160 cm ha la possibilità di utilizzare il Kit palette erba (optional).
Piatto MP a tre lame da 130 cm ha due funzioni integrate: taglio mulching e taglio con scarico posteriore. Il cambio funzione si esegue facilmente tramite pulsante elettrico dal posto di guida.
Piatto LMP a tre lame da 160 cm con tre funzioni in una unica soluzione: taglio mulching, taglio con scarico laterale e taglio con scarico posteriore (fornito con due tipologie di lame).
Il passaggio da una funzione all’altra si ottiene rimuovendo semplicemente le paratie, operazione
eseguibile sul campo dallo stesso operatore in modo semplice e veloce.
Disponibile anche la lama neve da 150 cm.
La frizione PTO è idraulica multidisco con freno lama incorporato ed è attuata elettricamente tramite pulsante, garantendo così grande affidabilità e durata.
L’innesto PTO è indipendente da quello di raccolta.
Il piatto è flottante idraulicamente e mantiene la stessa pressione al suolo in ogni condizione di lavoro, riducendo il calpestio dell’erba prima del taglio e seguendo perfettamente le ondulazioni del terreno.
La regolazione dell’altezza di taglio, tramite pulsante elettrico dal posto di guida, è continua e permette all’operatore di adattare la macchina alle condizioni di lavoro in modo facile, rapido e preciso.
L’innovativo sistema di raccolta dell’erba si avvale di un acceleratore di carico che trasferisce direttamente l’energia meccanica all’erba senza necessità di un grande flusso d’aria per trasportarla.
Si riducono conseguentemente il rumore e il consumo necessari per il carico dell’erba nel cesto. Quando si innestano le lame un automatismo fa partire prima l’acceleratore di carico poi le lame per mantenere pulita la conduttura e facilitare il carico. L’accoppiamento del cesto al canale è flessibile e consente una sigillatura perfetta.
L’interno del cesto è provvisto di una griglia di filtraggio e di un ripartitore di erba mobile per garantire il completo riempimento e la compattazione dell’erba.
Un sensore rileva quando il cesto è pieno e stacca la rotazione delle lame per evitare intasamenti.
FD 13.09 è equipaggiato di n.2 prese idrauliche attuate elettricamente e con attacchi rapidi sul frontale, per comando accessori come lama neve, spazzola etc..., in grado di fornire fino a 120 bar di pressione e 18 l/1’.
Il nuovo motore 3TNV82A STAGE 5 diesel 1331 cc (26 HP 2800 giri) 3 cilindri, iniezione diretta, raffreddato a liquido con elettroventola, con dispositivo automatico e manuale di pulizia radiatore, tutela l’ambiente e la salute dell’uomo limitando le emissioni dei principali agenti inquinanti.
La taratura del motore consente di ottimizzare consumi e rendimenti migliorando la resa oraria ed il ritorno economico della macchina.
Permette il taglio in aree comunali dove vi siano specifiche necessità legislative di riduzione
dell’impatto ambientale.
La velocità arriva fino a 15 km/h. La capacità del serbatoio è di 23 L.
La stabilità è ottima grazie ad una attenta distribuzione dei pesi.
La macchina è dotata di un sistema 4WD integrale permanente che viene mantenuto anche nelle sterzate più strette, con 4 motori idraulici collegati con speciale valvola e pompa idraulica a portata variabile ad alte prestazioni per forti pendenze (taratura 280 bar).
FD 13.09 dispone di un ampio e confortevole posto di guida con sedile a sospensione pneumatica, braccioli ed ottima ergonomia dei comandi.
La posizione del volante regolabile in inclinazione rende il posto di guida adatto ad ogni operatore.
Tutti i comandi idraulici per cesto e piatto sono azionati da pulsanti elettrici.
L’ottimo isolamento acustico è determinato dal sistema di carico silenzioso a flusso di aria ridotto, centralizzato.
L’accoppiamento ammortizzato che mantiene ermeticamente uniti il condotto dell’erba e il cesto e la dotazione di un sistema di prefiltraggio dell’aria posizionato in zona pulita, rendono la macchina confortevole e adatta a superfici di grandi dimensioni e a lunghe ore di guida senza soste.
| Dotazione di serie | Sistema disinnesto automatico lame e acceleratore di carico a cesto pieno. Sollevamento piatto e svuotamento cesto idraulici. Kit mulching per piatto 132 cm. Kit luci e frecce. |
| Motore |
Yanmar 3TNV82A Stage5 Avviamento elettrico con batteria 12v Alimentazione diesel 1331 cc, 3 Cilindri 26.0 HP, 18.9 KW Raffreddato a liquido Filtro aria a secco con cartucce intercambiabili, cartuccia di sicurezza e prefiltro |
| Capacità serbatoio carburante | 23 L |
| Serbatoio olio idraulico | 20 L |
| Trazione | Idraulica a 4WD (integrale permanente anche su raggio di sterzata stretto) |
| Cambio | Trasmissione idrostatica con 4 motori idraulici sulle 4 ruote |
| Frizione | Idraulica per PTO |
| Bloccaggio differenziale | Automatico e manuale con comando a pulsante |
| Apparato di taglio | Piatto tosaerba con raccolta e Kit mulching |
| Larghezza piatto | 141 cm |
| Larghezza di taglio | 132 cm |
| Altezza di taglio | da 2 a 10 cm con regolazione continua e idraulica |
| Sistema di carico cesto | Acceleratore di carico (Ø 350 mm) con pale flottanti, trasmissione a cinghia + frizione elettromagnetica indipendente. Deflettore motorizzato che garantisce un completo ed uniforme riempimento del cesto. |
| Capacità cesto | 900 L |
| Sistema di scarico cesto | Sistema di scarico cesto idraulico ad apertura automatica |
| Altezza massima di scarico | 200 cm |
| Sbalzo posteriore | 20 cm |
| Pneumatici anteriori | 23x10.50-12 GARDEN |
| Pneumatici posteriori | 18x8.50-8 GARDEN |
| Sistema di guida | A volante, con idroguida |
| Velocità | 0-15 km/h a variazione continua |
| Raggio interno di sterzata minimo | 31 cm |
| Sedile | Super comfort, con braccioli, molleggiato e registrabile |
| Freno di servizio | A tamburo |
| Freno di stazionamento | A tamburo |
| Capacità oraria di taglio (indicativa) | 12000 m²/h |
| Lunghezza | 325 cm |
| Larghezza | 141 cm |
| Altezza | 175 cm |
| Passo | 123 cm |
| Luce libera da terra | 15 cm |
| Peso | 1040 kg senza piatto; 1230 kg compreso piatto 9M4211 |
